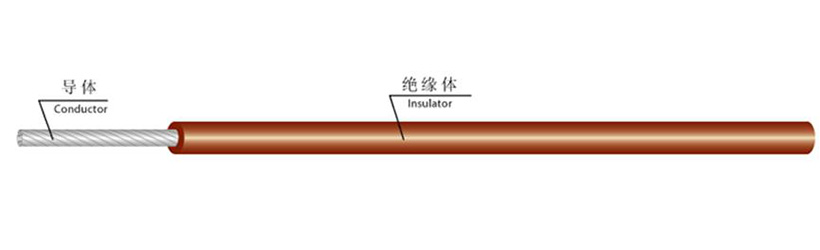

UL AWM 3271 交聯聚乙烯絕緣電線

產品規格

耐溫：125℃

額定電壓：600V or 750V

導體：退火鍍錫銅絲

絕緣：XLPE

使用：電器內部接線

印字：E225526 UL AWM3271 (30…4/0AWG...kcmil250...kcmil2000) 125℃ (600V or 750V) cUL AWM I A 125℃ (600V or 750V) FT-2 JIANG YIN TIAN QI SILICONE RUBBER PRODUCTS CO LTD

技術參數

項目 / ITEMS

要求 / REQUIREMENTS

標準 / STANDARD

阻燃測試 / Flame Retardancy Test

垂直燃燒 / VW-1

UL 758

火花測試 / Spark Test

(AC 6KV or 7.5KV) / 0.15 S

UL 1581

耐壓測試 / Withstand Voltage Test

(2KV or 2.5 KV or 3KV or 3.5KV) /1min

UL 62

絕緣機械性能

Mechanical Properties of Insulation

老化前 / Before Aging

拉伸強度 / Tensile Strength

≥13.79 N/mm²

伸長率 / Elongation

≥300%

老化后 / After Aging

(158 ± 1℃ × 168h)

拉伸強度 / Tensile Strength

80% before aging

伸長率 / Elongation

80% before aging

有害物質控制 Harmful Substance Control

符合ROHS / ROHS compliance

EU—2002/95/EC

規格	導體			絕緣			公差
	截面積	結構	電阻	壁厚	最小壁厚	總外徑
	Sect.	Structure	CR at 20℃ (Max)	Nom. Thicks.	Min. Thicks.	Overall Diameter	Allowance
AWG	mm²	No./mm	Ohm/km	mm	mm	mm	mm
30	0.128	7/0.10	381	0.76	0.69	1.84	±0.10
28	0.205	9/0.10	239	0.76	0.69	1.90	±0.10
26	0.128	7/0.16	150	0.76	0.69	2.02	±0.10
24	0.205	7/0.20	94.2	0.76	0.69	2.16	±0.10
22	0.324	13/0.18	59.4	0.76	0.69	2.30	±0.10
20	0.519	21/0.18	36.7	0.76	0.69	2.50	±0.15
18	0.823	33/0.18	23.2	0.76	0.69	2.76	±0.15
16	1.31	52/0.28	14.6	0.76	0.69	3.05	±0.20
14	2.08	41/0.254	8.96	0.76	0.69	3.48	±0.20
12	3.31	47/0.30	5.64	0.76	0.69	4.15	±0.25
10	5.26	75/0.30	3.546	0.76	0.69	4.90	±0.25
9	6.631	53/0.40	2.230	0.76	0.69	5.40	±0.25
8	8.367	70/0.40	2.230	1.14	1.02	6.60	±0.25
7	10.55	84/0.40	1.768	1.14	1.02	7.10	±0.30
6	13.30	105/0.40	1.403	1.14	1.02	7.65	±0.30
5	16.77	133/0.40	1.113	1.14	1.02	8.35	±0.40
4	21.15	168/0.40	0.882	1.14	1.02	9.15	±0.40
3	26.67	210/0.40	0.6996	1.14	1.02	10.00	±0.40
2	33.62	266/0.40	0.5548	1.14	1.02	10.80	±0.40
1	42.41	217/0.50	0.4398	1.40	1.27	12.30	±0.40
1/0	53.49	276/0.50	0.3487	1.40	1.27	13.90	±0.40
2/0	67.53	342/0.50	0.2766	1.40	1.27	14.90	±0.40
3/0	85.01	437/0.50	0.2194	1.40	1.27	16.50	±0.40
4/0	107.2	551/0.50	0.1722	1.40	1.27	18.20	±0.50
kcmil250	127	646/0.50	0.1473	1.65	1.48	20.00	±0.50
kcmil300	152	779/0.50	0.1227	1.65	1.48	21.70	±0.50
kcmil350	177	912/0.50	0.1052	1.65	1.48	23.20	±0.50
kcmil400	203	1036/0.50	0.09109	1.65	1.48	24.70	±0.50
kcmil450	228	1184/0.50	0.08097	1.65	1.48	26.00	±0.50
kcmil500	253	1295/0.50	0.07287	1.65	1.48	27.10	±0.50
kcmil550	279	1443/0.50	0.06693	2.04	1.83	29.30	±0.50
kcmil600	304	1554/0.50	0.06135	2.04	1.83	30.30	±0.60
kcmil650	329	1665/0.50	0.05606	2.04	1.83	31.10	±0.60
kcmil700	355	1813/0.50	0.05205	2.04	1.83	32.30	±0.60
kcmil750	380	1924/0.50	0.04858	2.04	1.83	33.10	±0.60
